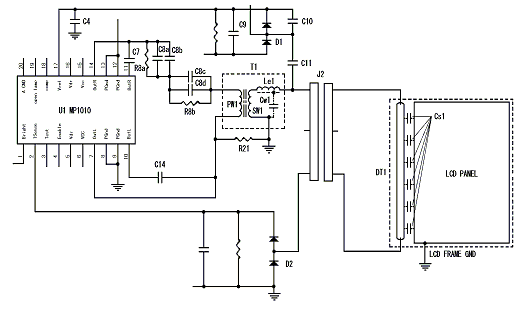

MPS社(Monolithic Power Systems社)他 MPS社(Monolithic Power Systems社)のサイトって検索エンジンでは探しにくいんですね。 MPSで検索すると他のゴミがたくさんひっかかって来る。 MPSのICを調べたい方はこちらからリンクをたどって下さい。 他励型各種ICへのリンク(MPS、O2Micro、Linfinity) これらのICの使い方ノウハウ 使ってみて気づいた点について書いてみました。 MP1010,1011について MPSの技術資料MP1011 User's Guideにおいて、回路図中のC16、C17については特に重要です。 ここのコンデンサに性能の悪いものを用いるとトランス、ICともに発熱します。 指定ではセラミクスコンデンサと書かれていますが、内部抵抗の低いフィルムコンデンサをお勧めします。 容量ももう少し大きいほうが良い性能が出せます。 OZ962,OZ965,OZ960について O2Microの資料ORDERING INFORMATIONにおいて、C6(2.2μF)はフィルムコンデンサの使用をお勧めします。 ここのコンデンサに性能の悪いものを用いると、トランス、FETともに発熱します。 どちらも似たような現象です。 理由について調査中ですので、わかりましたら詳説する予定です。 →暫定的な解決法が見つかりました 図1のようにC8を分割して直並列に4個を接続することにより、各セラミックコンデンサへの負担が分散され、ICの発熱が抑えられることがわかりました。 (やはりフィルムコンデンサを使うに越したことはありませんが)
|
